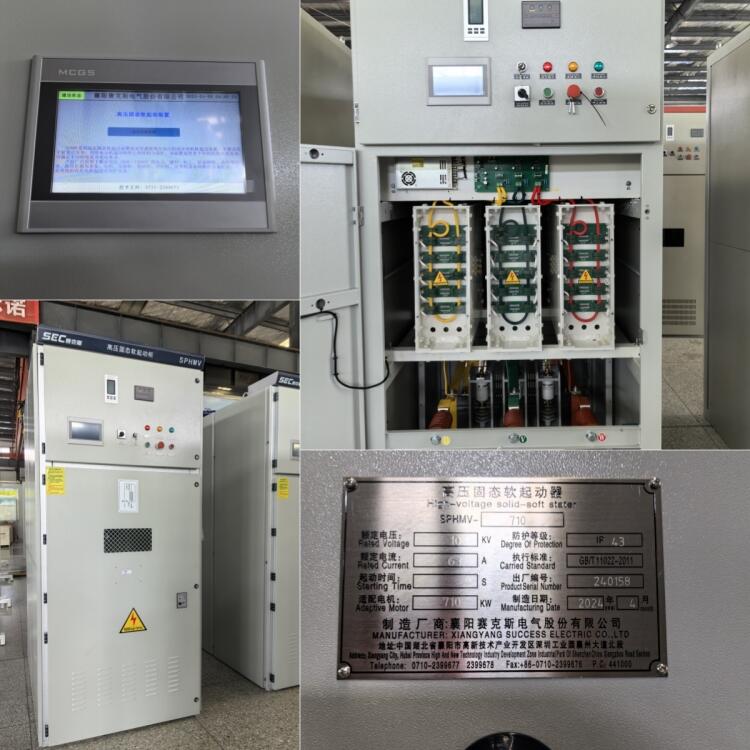

SPHMV高压固态软起动柜是采用最新理念设计的高压电机软起动装置，主要适用于鼠笼式异步、同步电动机起动和停止的控制与保护。该装置采用多个可控硅串并连而成，可满足不同的电流及电压要求。

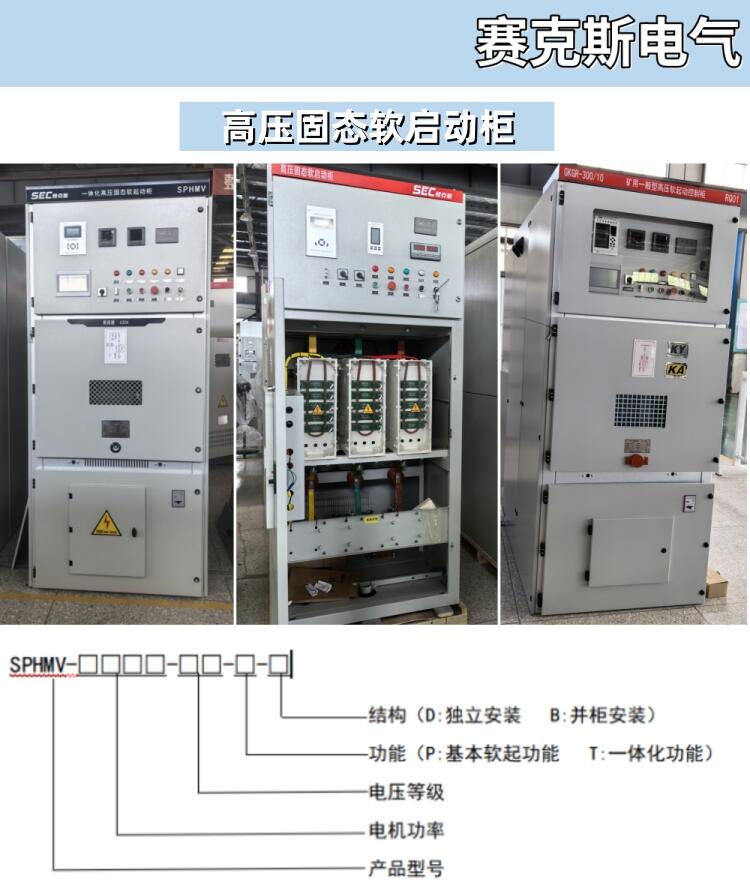

典型应用方案:如下图

设计结构：

完整的SPHMV系列软起动装置是一个标准的电机起动、保护装置，用来控制和保护高压交流电机。标准的SPHMV产品主要由以下部件组成：高压可控硅模块、可控硅保护部件、光纤触发部件、真空开关部件、信号采集与保护部件、系统控制与显示部件。

可控硅模块：每相中采用相同参数的可控硅串并联安装在一起。根据所使用电网的峰值电压要求，选择可控硅串联的数量不同。

控硅保护部件：主要包括由 RC 网络组成的过电压吸收网络、由均压单元组成的均压保护网络。

光纤触发部件：采用强触发脉冲电路，保证触发的一致性和可靠性；利用光纤触发进行可靠高低压隔离。

真空开关部件：在起动完成后，三相真空旁路接触器（或真空断路器）自动吸合，电动机投入电网运行。

信号采集与保护部件：通过电压互感器、电流互感器、零序电流互感器对主回路电压、电流信号进行采集，主CPU控制并进行相应保护。

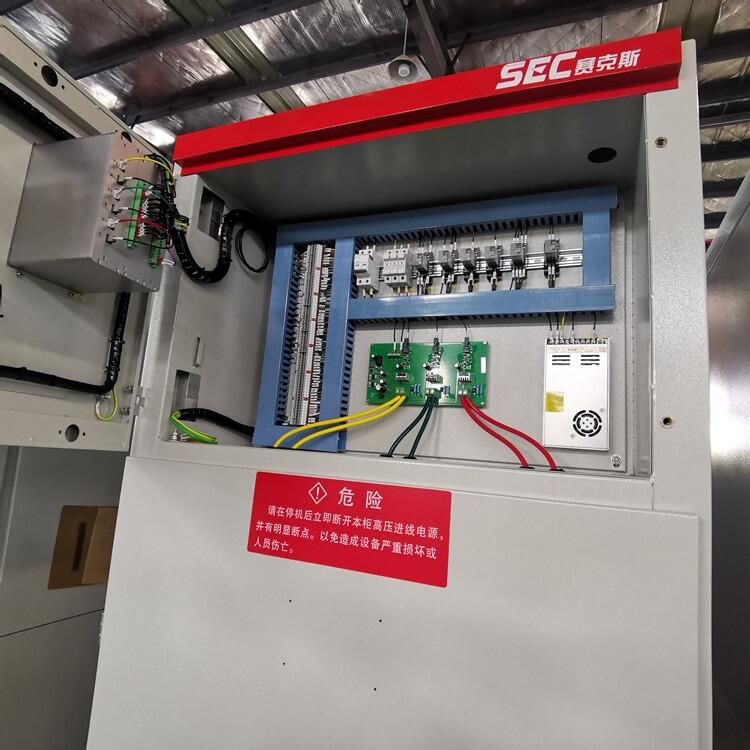

系统控制与显示部件：32位ARM 核微控制器执行中心控制、LCD 液晶\触摸屏显示，可显示三相电压、电流，故障信息、运行状态等。
